1) GATE 밸브

# 특징


1. 밸브 저항계수가 작다.
2. 압력손실 적다.
3. 면간 거리가 짧고 대구경도 제작 가능하다.
4. 밸브의 면간 거리가 짧아 대구경이 가능하지만 ,
    Lift가 크므로 완전 개폐시간이 길다.
5. 개폐동작이 원활하고 유체 차단능력이 우수하다
6. 개폐시 유체를 직각으로 차단하기 때문에 부분적으로      Open되는 경우 Disc 진동과 Erosion이 발생하므로
    원칙적으로 Full Open, Full Close용으로만 사용하고      Control목적으로 사용해서는 안 된다.


# Gate Valve Disc 구조

Solid Wedge
Flexible Wedge
Parallel Slide



2) GLOBE 밸브

# 특징


1. 유량조절능력이 뛰어나며 미세 유량을 조절하기 위해서
    는 Needle 밸브를 사용한다.
2. 유체의 저항을 줄이기 위하여 Y-Pattern Globe Valve를
    사용한다.
3. Gate 보다 Lift가 적어 신속하게 개폐가 되고,
    Seating면    의 마모가 적으며 밸브의 압력 강하로
    압력 조절이 가능하다.
4. 밸브 Seat 구조를 보면 유체는 S자형으로 흐르므로
    유체의 방향을 변경시켜 유체 압력 손실이 크고,
    와류 현상이 발생하여 압력 손실이 크므로
    유체량이 적을 경우에는 적당하지 못하다.

종류 : Globe Valve, Angle Valve, Y-Globe Valve,
          Needle valve



3) CHECK 밸브

# 특징


1. 유체를 한 방향으로만 흐르게 하고, 차단하기 위한
    밸브로 기기나 계기의 보호를 위해 사용한다.
2. 압력강하가 적으며 무게가 가볍다.

종류 : Swing Check, Lift Check, Tilting Check,
          Piston Check, Ball type Check,
          Dual plate Check, Foot check


# Swing Check


1. 일반적으로는 수평형으로 설치하지만,
    수직 설치도 가능하다.
2. Disc 개도가 적을 경우에는 저항이 발생하고,
    개도가 클 경우에는 역류 방지의 효과가 불완전하고
    운동량이 과대하여 Disc가 Seat면에 추돌하여
    파손의 위험이 있다.
3. 유체의 저항을 고려하여 일반적으로 2” 이상에 많이
    사용한다.


# Lift Check


1. Swing Check 밸브보다 유체 저항이 크다.
2. Piston이나 Ball Type처럼 충격으로 인한 고장이 적다.
3. 유체의 저항을 고려하여 일반적으로 2” 이상에 많이
    사용한다.


# Tilting Check


1. 원추형 Disc 구조이며 conical Seat 구조로 충격하중을
    최소화 하도록 설계된 구조.
2. Disc 구조가 원추형이므로 유체가 통과할 때 유체의
    저항이 적다.
3. 역류 시 밸브를 Close할 때 Water Hammer에 의한
    충격 하중이 적으므로 소음 진동이 적다.



4) BALL 밸브

# 특징


1. 압력손실이 적고, 주로 소형이며, Quarter Turn
    (90’ 회전) 이므로 단시간에 개폐 작동이 가능하다.
2. 주로 Seat 재질로 Teflon을 사용하므로
    고온(220℃이상 )에서 사용이 부적합하며 주로 저압,
    상온에 많이 사용한다.
3. 볼의 구경과 배관용 관의 구경이 같으므로 유량의
    변동이 없으며, 압력손실이 없다.



1) ELECTRIC MOTOR ACTUATOR


Electric Motor Actuators are available for valves which are in accessibly located,
or where emergency may require rapid, positive operation from a remote point.
Kumwoo can supplies electric motor actuator for each type.


# 종류

Limitorque
Auma
Rotork



2) GEAR ACTUATOR


Auxiliary gearing is often desirable to facilitate the operation of large size valves
required to close against high pressure.
Kumwoo valves can be furnished with a fully enclosed light weight and maintenance
free bevel or worm gear actuators.


# 종류

Limitorque
Multi-turn actuators SA 07.1-SA 07.1 with integral controls AUMA MATIC



3) CHAIN WHEEL


Chainwheels can be furnished complete with chainwheel and chain wheel and chain guide.
They are means of safe and convenient floor operation of valves in overhead or inaccessible locations.



4) FLOOR STANDS & VALVE EZTENSION


Kumwoo floor Stands are of cast iron or fabricated steel and are available with or without an indicator.
They are furnished with a rising or nonrising stem and, if so ordered, equipped with an extension stem.
All stands are regularly furnished coated and are faced on bottom and drilled.
Gear and motor control floor stands can also be furnished if required.



5) BY PASS


Bypasses are used in steam service for warming up be before the main line is opened, and for balancing pressures where the lines are of limited volume.
All welded bypasses for Kumwoo Cast Steel Valves can be furnished with drop forged steel OS&Y globe valves when specified.
Bypass unit has a pressure-temperature rating and corrosion resistance equal to or exceeding those of the main valve.

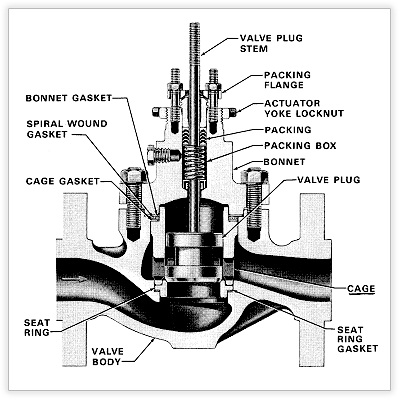

PUSH-DOWN-TO-CLOSE VALVE BODY ASSEMBLY

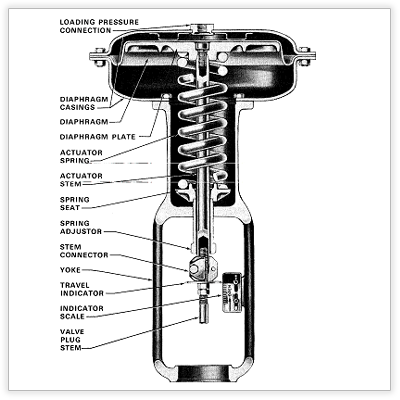

DIRECT-ACTING ACTUATOR
